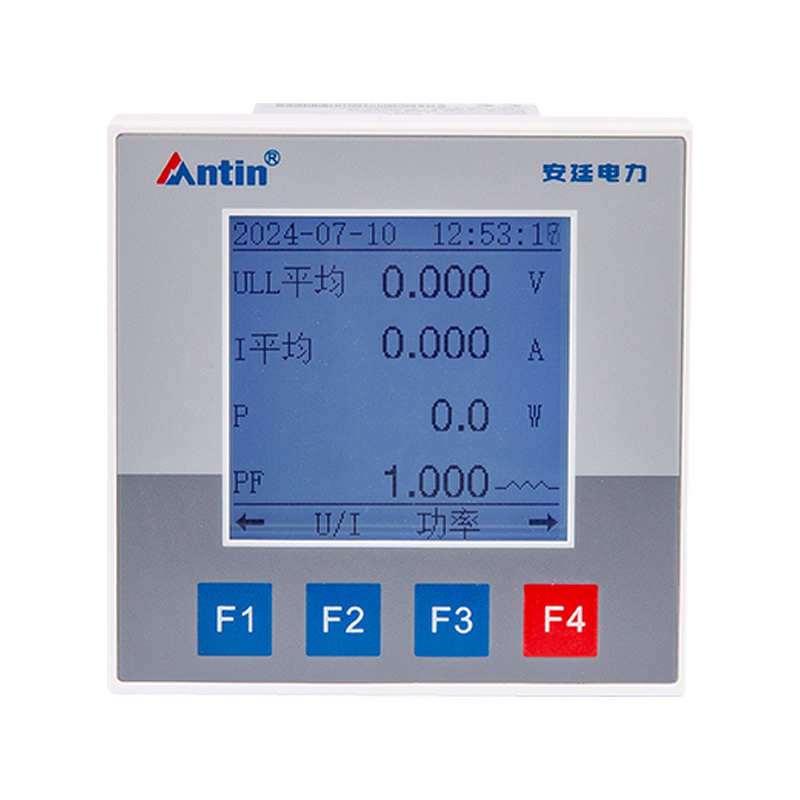

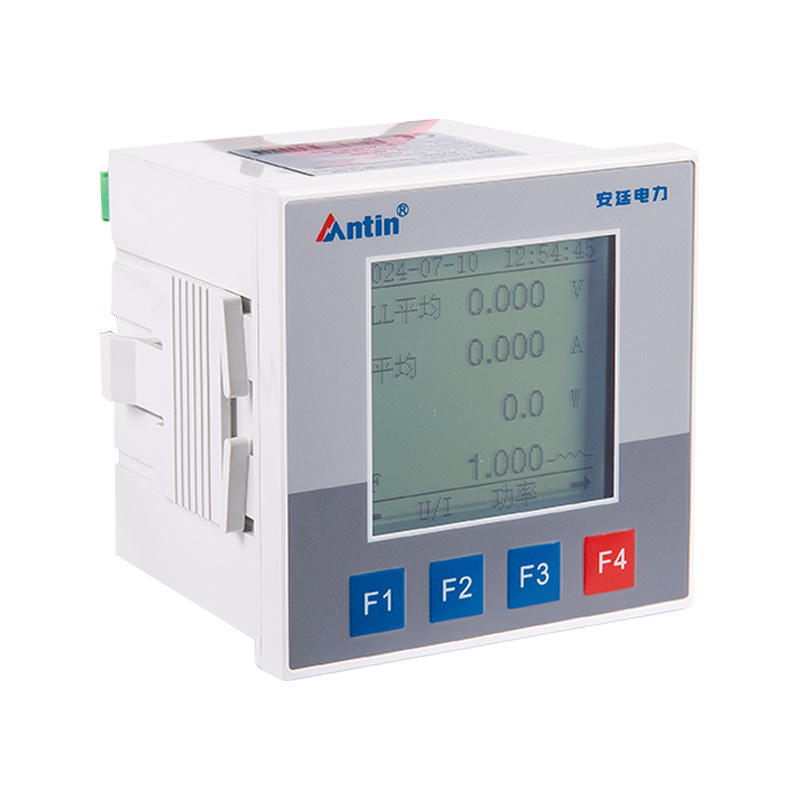

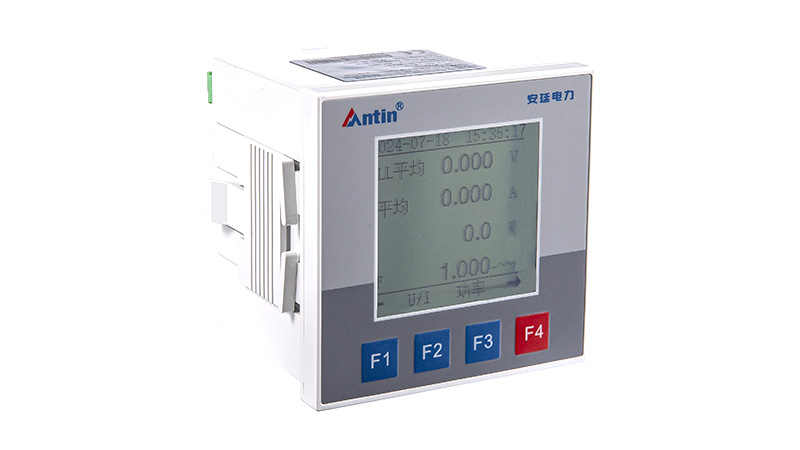

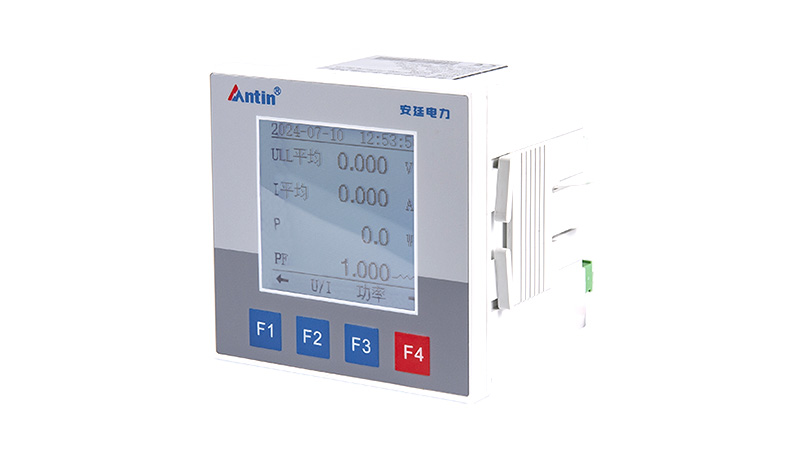

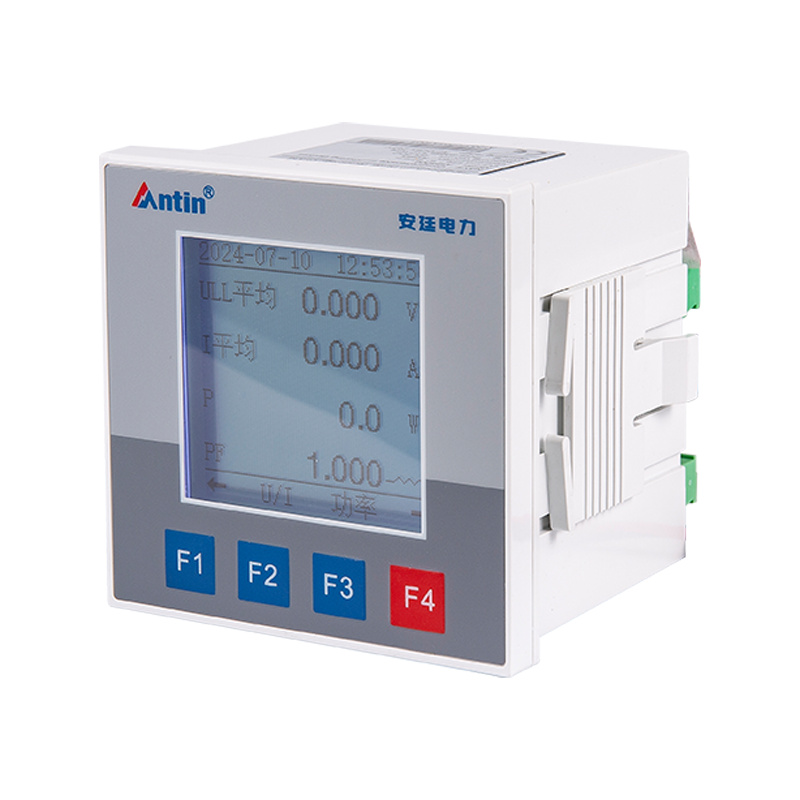

ATZ3000 Series Multi-Function Meter

القوة العاملة

نطاق التشغيل

AC/DC85-265V

استهلاك الطاقة

≤5W

مدخلات التيار المتردد

جهد المدخلات

تقييم

AC 100V. 220 فولت. 400 فولت

الحمل الزائد

1.2times مستمر. 2TIMES (10s)

استهلاك الطاقة

<0.4va/المرحلة

مقاومة

≥200KΩ

إدخال تيار

التيار الأساسي

1-9999a

المدخلات الثانوية

1Aor5a

التيار الزمنية قصيرة

20 مرة كحد أقصى. الحالي ل 0.5 ثانية

استهلاك الطاقة

<0.2va/المرحلة

مقاومة

≥0.1Ω

إخراج الإدخال

تبديل المدخلات

إدخال التلامس الجاف ، OPT عزل

مخرجات التبديل

إخراج التتابع. يمكن أن يكون أي إنذار للطاقة تعيين ، جهاز التحكم عن بُعد افتراضي السيطرة عن بُعد الافتراضية

إتصالات. ميناء

RS485

Modbus RTU

دقة

الجهد/التيار

0.5 ٪

تكرار

0.2 ٪

عامل الطاقة / الطاقة

1 ٪

القوة النشطة

class0.5s

القوة التفاعلية

class2

بيئة العملية

درجة حرارة التشغيل

-25 ℃ ~ 55 ℃

درجة حرارة التخزين

-40 ℃ ~ 70 ℃

تشغيل الرطوبة

≤90 ٪ RH ， غير المتوحش ، لا يوجد هواء تآكل

رطوبة التخزين

≤95 ٪ RH ， غير المتوحش ، لا يوجد هواء تآكل

ارتفاع

≤2000m

أداء التوافق الكهرومغناطيسي

التفريغ الإلكتروستاتيكي

الفئة الرابعة (GB/T 17626.2 IEC 61000-4-2)

قوة حقل RF القابلية

كهربائي سريع عابر /اختبار الانفجار

الفئة الرابعة (GB/T 17626.4 IEC 61000-4-4)

اختبار زيادة

الفئة الرابعة (GB/T 176265 IEC 61000-4-5)

أجرى اختبار الحساسية

تواتر الطاقة المغناطيسي اختبار الحساسية الحقل

تذبذب مناعة الموجة

الفئة ⅲ (GB/T 17626.12 IEC 61000-4-12)

حدود الانبعاثات الكهرومغناطيسية

Accordant (GB/T14598.16 IEC 60255-25)

خصائص العزل الكهربائي

القوة العازلة

2K V الجهد التردد العمل. 1 دقيقة (GB/T13729)

جهد صدمة مقاومة العزل

S100MQ (GB/T 13729) 5KV.12/50PS (GB/T13729)

الخصائص الميكانيكية

استجابة الاهتزاز/المتانة

الفئة ⅰ （gb/t 11287）

الفئة ⅰ （gb/t 14537）

استجابة تحطم

الفئة ⅰ （gb/t 14537）

البعد العام

H × W × D.

96mm × 96mm × 75mm

بُعد مقطوع

91mm × 91mm
